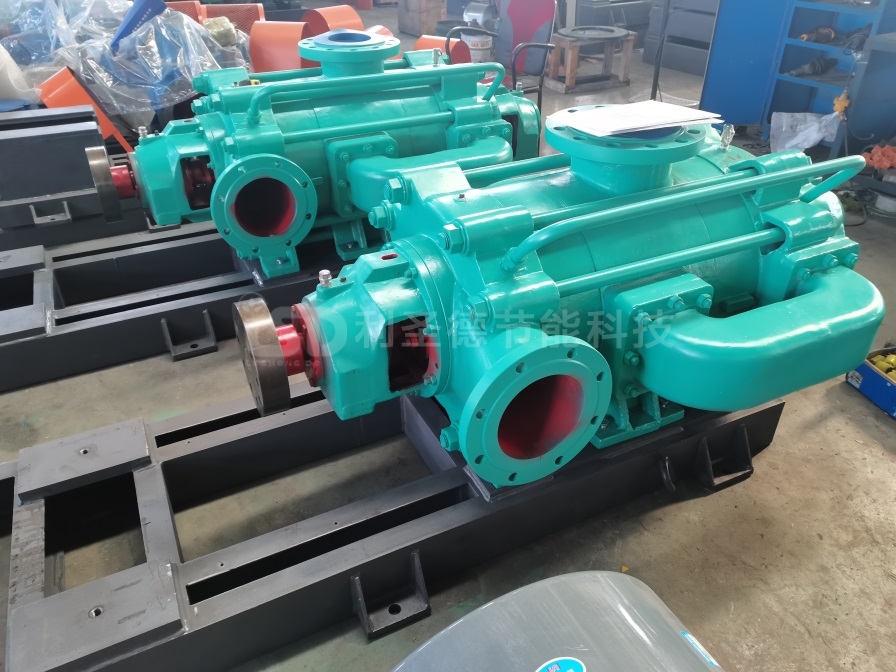

↑点击图片了解自平衡多级离心泵产品详情及价格信息↑
l、总体结构设计自平衡多级离心泵结构设计如图
图1自平衡型多级离心泵结构图
图2自平衡型多级离心泵液流路线图
自平衡型多级离心泵采用双支承结构(滚动或滑动轴承)承受径向和轴向载 荷，双轴封(即低压区端“①—④级”和“⑤一⑧级”高压区端均密 封)，轴封形式为填料或机械密封两种。 将多级泵叶轮对称配置在低压区段和高压区段，相互抵消 叶轮产生的轴向推力，采用级同节流减压装置阻止高压段的液 体向低压段回流。在高压区段设有轴封，采用高压区端节流减 压装置和回水管系统调节轴封压力，保证轴封前腔液体压力符合轴封要求。
自平衡多级离心泵采用叶轮对称布置、独有的节流减压装置，奇数级平衡装置的新结构、新技术，突破了多级泵的传统结构；取消了高压降、易磨损、易出故障的平衡盘，转子部件无轴向窜动，运行更平稳、可靠，检修和维护成本大大降低；同时没 有平衡盘的泄漏，提高了水泵的容积效率；如在设计时同时采 用诱导轮结构，使泵更具有良好的抗汽蚀性能。自平衡多级离 心泵是传统多级离心泵比较好的替代产品，其性能更优越，更适合于介质性质更为恶劣的场合，非常符合时代发展的需求。
