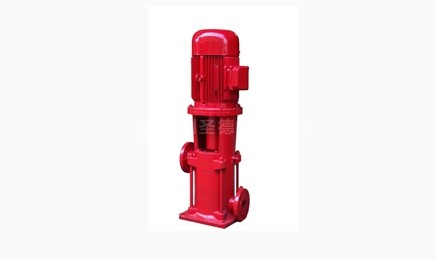

DLR型立式立式多级热水循环离心泵
- DLR立式管道热水多级泵采用了国际推荐使用的高效节能产品IS型泵的水力模型，系立式、单吸、多级、分段式结构离心泵，适用于城镇供水和集中供热系统。用来输送清水或物理和化学性质类似于清水的液体之用。
产品详细
DLR型立式立式多级热水循环离心泵是热水循环泵生产厂家“湖南利圣德节能科技有限公司”技术团队采用了国际推荐使用的高效节能产品IS型泵的水力模型，系立式、单吸、多级、分段式结构离心泵，适用于城镇供水和集中供热系统。用来输送清水或物理和化学性质类似于清水的液体之用。DL型立式管道多级泵输送介质温度在80℃以下，DLR型泵输送介质温度在150℃以下。DL型多级泵为立式安装，具有结构紧凑，噪音低，占地面积小等特点，主要用于城镇高层建筑供水及集中供热系统、消防系统、空调系统、工矿企业供水系统等。可广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。
DLR型立式立式多级热水循环离心泵参数范围及型号说明：
流量Q 4.9~200m3/h
扬程H 21.6~239m
型号：80DLR20×4
80-进水口直径(毫米)
20-单级扬程(米)
DLR-立式多级分段式热水管道泵
6-6级
DLR型立式立式多级热水循环离心泵结构型式与特点：
DLR型立式立式多级热水循环离心泵是立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。吸入口位于泵下部的进水段上，排出口位于泵上部的出水段上，均呈水平方向，泵的出口可根据用户的需要与进口成90°、180°、270°（常规安装时为0°）。泵主要由进水段、中段、出水段、轴承支架、电机支架、叶轮、导叶、轴、轴承、轴套、平衡鼓、平衡套等零件构成。进水段、中段、出水段、导叶、轴承支架形成工作室，轴、叶轮、平衡鼓和轴套组成转子部件。轴向力由平衡鼓平衡，剩余轴向力由上端的向心推力球轴承承受。进水段、中段上分别装有密封环，用以减少高压水漏回进水室。
DLR型立式立式多级热水循环离心泵产品特点:
1、结构新颖，运行可靠：取消了平衡鼓(盘)，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。
2、更少的运行、维修费用：采用可靠的机械密，故障率低，具有更少的运行维修费用。
3、运行平稳，噪音低：采用低转速电机，使该系列泵具有运行平稳，噪音低等特点。
4、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。
DLR型立式立式多级热水循环离心泵旋转方向：
DLR型立式立式多级热水循环离心泵由立式电动机驱动，从电动机端看，泵为逆时针方向旋转。
DLR型立式立式多级热水循环离心泵主要零件材质：
DLR型立式立式多级热水循环离心泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。
|
零件名称
|
材 料
|
零件名称
|
材 料
|
|
进水段
|
HT250
|
轴
|
45
|
|
中 段
|
HT250
|
轴 套
|
HT200
|
|
出水段
|
HT250
|
密封环
|
HT200
|
|
叶 轮
|
HT250
|
平衡鼓
|
HT200
|
|
导 叶
|
HT250
|
平衡套
|
HT200
|
DLR型立式立式多级热水循环离心泵成套范围：
DLR型立式立式多级热水循环离心泵成套供应泵和电动机。
